Análisis Granulométrico en Palma de Mallorca: Tamices e Hidrómetro ASTM

Conocedores. Rigurosos. Eficientes.

CONOCER MÁS

La expansión urbanística de Palma de Mallorca hacia los antiguos humedales del Pla de Sant Jordi y los depósitos aluviales de la Serra de Tramuntana ha transformado radicalmente los requisitos geotécnicos de la isla. Cada proyecto de autopromoción o edificación vertical que perfora estos suelos necesita una caracterización granulométrica precisa para validar la respuesta del terreno. El ensayo CPT aporta perfiles continuos de resistencia, pero cuando se requiere la curva granulométrica completa —desde las gravas hasta las arcillas coloidales— nuestro laboratorio ejecuta el análisis combinado de tamices e hidrómetro bajo condiciones controladas de humedad y temperatura. Conocemos las formaciones del Cuaternario mallorquín y trabajamos con muestras alteradas e inalteradas de toda la bahía palmesana.

Una curva granulométrica bien definida evita sobrecostos en excavación y permite seleccionar el filtro adecuado para drenajes en suelos salinos de Mallorca.

Nuestras áreas de servicio

Cómo trabajamos

El subsuelo de Palma combina areniscas calcáreas miocenas, margas del Keuper y extensos mantos de arcillas expansivas en barrios como Son Ferriol o el Polígono de Levante. En estos depósitos, la fracción fina que pasa el tamiz N°200 puede superar el 60% y condicionar la plasticidad, la permeabilidad y la estabilidad volumétrica del material. Nuestro procedimiento arranca con el lavado sobre tamiz 75 μm, seguido de tamizado mecánico en seco para la fracción gruesa y ensayo del hidrómetro ASTM 152H para partículas inferiores a 0.075 mm, con lecturas a 1, 2, 5, 15, 30, 60, 250 y 1440 minutos. La curva se completa con los coeficientes de uniformidad (Cu) y curvatura (Cc), parámetros que determinan si el suelo es bien o mal gradado. Para proyectos sobre rellenos antrópicos cerca del Paseo Marítimo, combinamos esta información con los límites de Atterberg para clasificar el suelo según USCS y predecir su comportamiento como base de cimentación o material de préstamo.

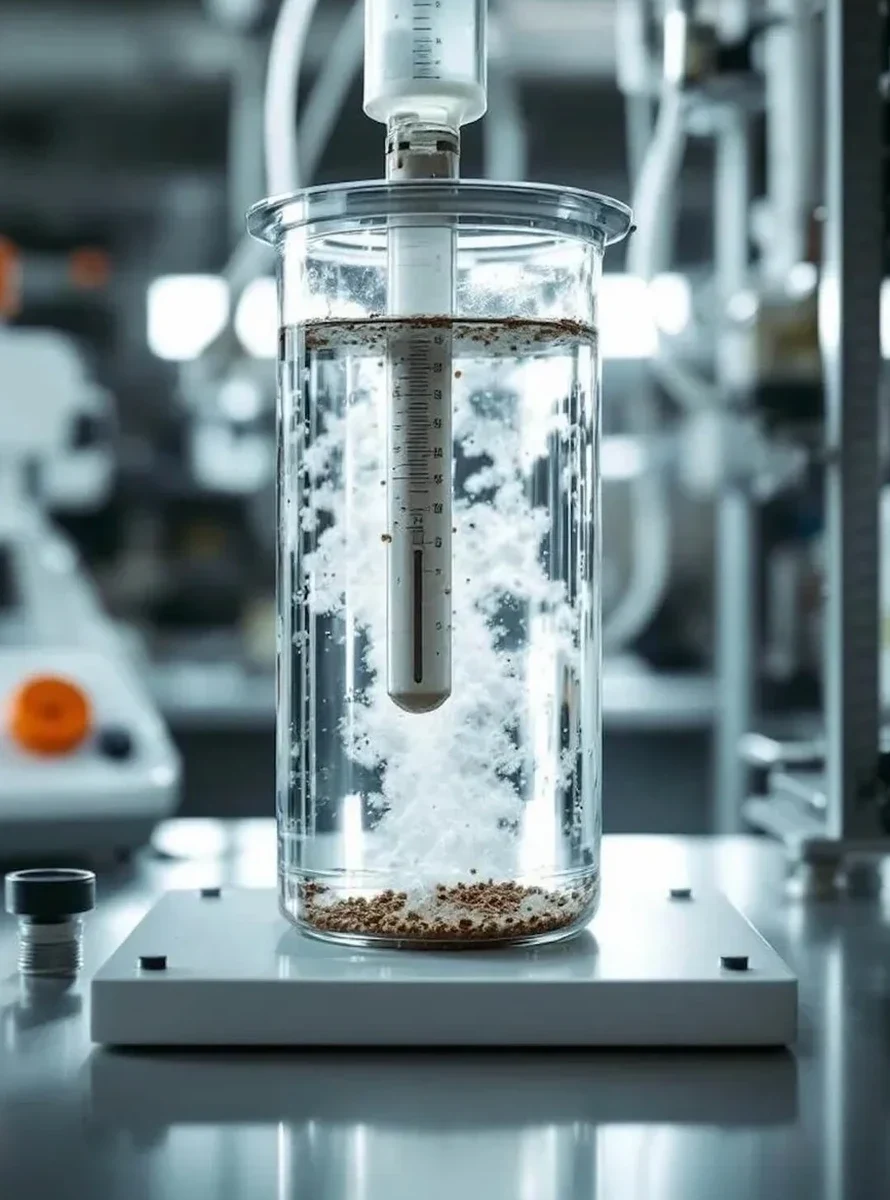

Análisis Granulométrico en Palma de Mallorca: Tamices e Hidrómetro ASTM
Imagen técnica — Palma de Mallorca

Contexto geotécnico local

La humedad ambiental de Palma, que promedia un 74% anual y roza el 80% en los meses de poniente, obliga a extremar el control de secado de la muestra para evitar subestimar el peso de la fracción fina. Un error de apenas 2% en la humedad higroscópica puede desplazar toda la curva granulométrica y llevarnos a clasificar erróneamente un limo arenoso como arena limosa, con implicaciones directas en el diseño de filtros y drenajes. Además, la presencia de sales solubles en los suelos del Pla de Sant Jordi —antigua zona de marjal— exige lavados cuidadosos con agua desionizada para no falsear la lectura del hidrómetro. Ignorar la granulometría real de estos depósitos salinos suele traducirse en colmatación prematura de geotextiles y fallos de capacidad portante en rellenos estructurales.

¿Necesita una evaluación geotécnica?

Respuesta en menos de 24h.

Email: contacto@geotecnia.vip

Normativa técnica vigente

ASTM D422-63 (reapproved 2007) – Standard Test Method for Particle-Size Analysis of Soils, ASTM D6913/D6913M-17 – Standard Test Methods for Particle-Size Distribution (Gradation) of Soils Using Sieve Analysis, UNE 103101:1995 – Análisis granulométrico por tamizado, UNE 103102:1995 – Análisis granulométrico por sedimentación. Método del densímetro

Parámetros de referencia

ParámetroValor típico
Normativa de referenciaASTM D422-63 (reapproved 2007) / ASTM D6913/D6913M-17
Rango de tamices3'' a N°200 (75 mm a 75 μm)
Hidrómetro utilizadoASTM 152H, calibrado a 20°C
Dispersante químicoHexametafosfato de sodio (40 g/L)
Tiempo mínimo de sedimentación24 horas (hasta 1440 min para fracción coloidal)
Masa mínima de muestra500 g para suelos arenosos, 200 g para limos y arcillas
Temperatura de ensayoControlada a 20 ± 1°C en cámara termostática
Parámetros calculadosD10, D30, D60, Cu, Cc, % grava, % arena, % finos

Consultas frecuentes

¿Qué diferencia hay entre el tamizado en seco y el lavado sobre tamiz 200?

El tamizado en seco se aplica a la fracción gruesa retenida en el tamiz N°4 (4.75 mm). Para partículas finas, la norma ASTM exige lavar la muestra sobre el tamiz N°200 (75 μm) con agua corriente hasta que el líquido salga limpio; esto elimina los finos adheridos a las gravas y arenas. La fracción pasante se seca y se analiza por sedimentación con hidrómetro, obteniendo así la curva completa sin saltos granulométricos.

¿Cuánto tiempo tarda el ensayo completo de granulometría con hidrómetro?

El proceso completo insume entre 48 y 72 horas laborables. Las primeras 24 horas se destinan al secado controlado, lavado y tamizado de la fracción gruesa. La sedimentación con hidrómetro requiere otras 24 horas de lecturas cronometradas más el tiempo de calibración y procesado de datos. Entregamos el informe con curva semilogarítmica y tabla de coeficientes en formato digital.

¿Cuál es el precio de un análisis granulométrico completo en Palma?

El costo oscila entre €60 y €90 por muestra, dependiendo de si se requiere únicamente el tamizado o el ensayo completo con hidrómetro para la fracción fina. Este precio incluye la emisión del certificado con curva granulométrica, clasificación USCS y memoria de cálculo. Para campañas de más de cinco muestras aplicamos condiciones especiales por volumen.

¿Qué tipo de muestra necesitan para el ensayo?

Necesitamos al menos 500 gramos de suelo representativo en bolsa estanca, correctamente identificada con obra, sondeo y profundidad. Si la muestra contiene gravas de tamaño superior a 3 pulgadas, se requiere cantidad adicional. Para el hidrómetro es crítico que la muestra no se haya secado al sol ni contenga materia orgánica sin declarar, ya que esto altera la dispersión de las partículas coloidales.

¿Para qué sirve conocer el coeficiente de uniformidad (Cu) y de curvatura (Cc)?

Estos coeficientes definen la gradación del suelo. Un Cu > 4 en gravas (o > 6 en arenas) y un Cc entre 1 y 3 indican un suelo bien gradado, con buena trabazón mecánica y alta capacidad portante. Si los valores quedan fuera de ese rango, el suelo es mal gradado y puede requerir estabilización o sustitución. En Palma, muchos rellenos del puerto presentan curvas discontinuas que obligan a mejorar el terreno antes de cimentar.
